Back to table 4
|

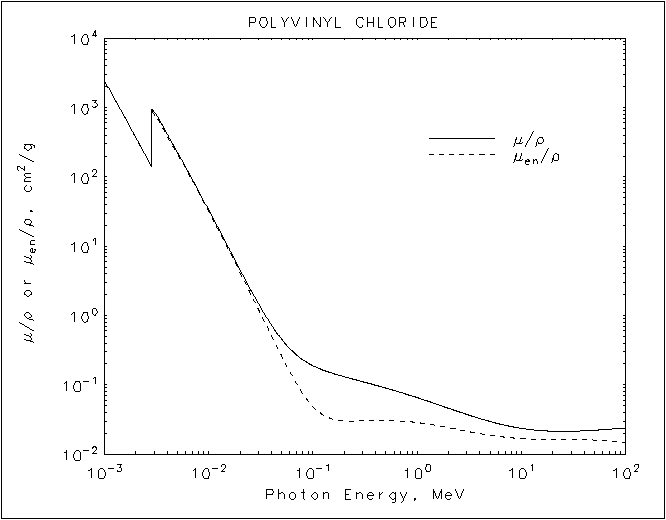

Polyvinyl Chloride
ASCII format ________________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
________________________________________
1.00000E-03 2.457E+03 2.454E+03
1.50000E-03 8.235E+02 8.214E+02
2.00000E-03 3.727E+02 3.709E+02
2.82240E-03 1.424E+02 1.408E+02
17 K 2.82240E-03 9.701E+02 8.960E+02
3.00000E-03 8.702E+02 8.068E+02
4.00000E-03 4.137E+02 3.902E+02
5.00000E-03 2.287E+02 2.177E+02
6.00000E-03 1.395E+02 1.335E+02
8.00000E-03 6.276E+01 6.032E+01
1.00000E-02 3.340E+01 3.206E+01
1.50000E-02 1.045E+01 9.864E+00
2.00000E-02 4.578E+00 4.188E+00
3.00000E-02 1.491E+00 1.226E+00
4.00000E-02 7.300E-01 5.111E-01
5.00000E-02 4.559E-01 2.622E-01
6.00000E-02 3.325E-01 1.555E-01
8.00000E-02 2.298E-01 7.477E-02
1.00000E-01 1.887E-01 4.852E-02
1.50000E-01 1.486E-01 3.240E-02
2.00000E-01 1.308E-01 3.015E-02
3.00000E-01 1.110E-01 3.023E-02
4.00000E-01 9.867E-02 3.056E-02
5.00000E-01 8.981E-02 3.057E-02
6.00000E-01 8.293E-02 3.036E-02
8.00000E-01 7.271E-02 2.957E-02
1.00000E+00 6.532E-02 2.858E-02
1.25000E+00 5.840E-02 2.729E-02
1.50000E+00 5.320E-02 2.609E-02
2.00000E+00 4.587E-02 2.408E-02
3.00000E+00 3.738E-02 2.140E-02
4.00000E+00 3.261E-02 1.977E-02
5.00000E+00 2.959E-02 1.873E-02
6.00000E+00 2.754E-02 1.803E-02
8.00000E+00 2.500E-02 1.720E-02
1.00000E+01 2.356E-02 1.676E-02
1.50000E+01 2.192E-02 1.633E-02
2.00000E+01 2.139E-02 1.622E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
