Back to table 3
|

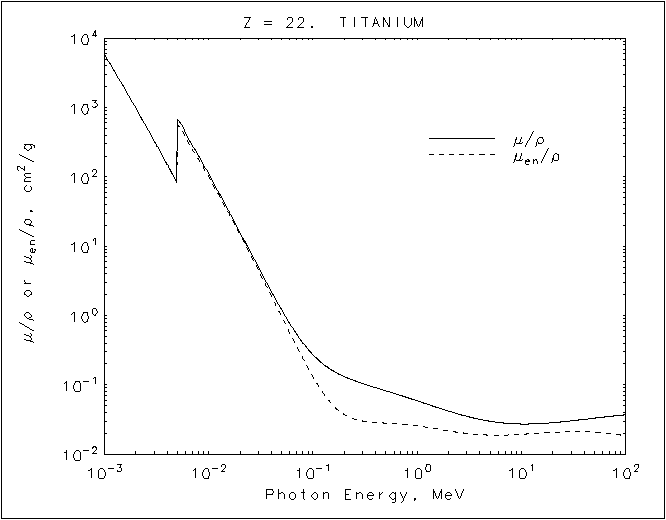

Titanium
Z = 22 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 5.869E+03 5.860E+03
1.50000E-03 2.096E+03 2.091E+03
2.00000E-03 9.860E+02 9.824E+02
3.00000E-03 3.323E+02 3.295E+02
4.00000E-03 1.517E+02 1.494E+02
4.96640E-03 8.380E+01 8.188E+01
K 4.96640E-03 6.878E+02 5.684E+02
5.00000E-03 6.838E+02 5.657E+02
6.00000E-03 4.323E+02 3.691E+02
8.00000E-03 2.023E+02 1.793E+02
1.00000E-02 1.107E+02 1.001E+02
1.50000E-02 3.587E+01 3.311E+01
2.00000E-02 1.585E+01 1.465E+01
3.00000E-02 4.972E+00 4.488E+00
4.00000E-02 2.214E+00 1.904E+00
5.00000E-02 1.213E+00 9.737E-01
6.00000E-02 7.661E-01 5.634E-01
8.00000E-02 4.052E-01 2.422E-01
1.00000E-01 2.721E-01 1.312E-01
1.50000E-01 1.649E-01 5.393E-02
2.00000E-01 1.314E-01 3.726E-02
3.00000E-01 1.043E-01 3.007E-02
4.00000E-01 9.081E-02 2.864E-02
5.00000E-01 8.191E-02 2.804E-02
6.00000E-01 7.529E-02 2.756E-02
8.00000E-01 6.572E-02 2.661E-02
1.00000E+00 5.891E-02 2.561E-02
1.25000E+00 5.263E-02 2.439E-02
1.50000E+00 4.801E-02 2.330E-02
2.00000E+00 4.180E-02 2.166E-02
3.00000E+00 3.512E-02 1.989E-02
4.00000E+00 3.173E-02 1.913E-02
5.00000E+00 2.982E-02 1.884E-02
6.00000E+00 2.868E-02 1.879E-02
8.00000E+00 2.759E-02 1.899E-02
1.00000E+01 2.727E-02 1.933E-02
1.50000E+01 2.762E-02 2.013E-02
2.00000E+01 2.844E-02 2.067E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
