Back to table 3
|

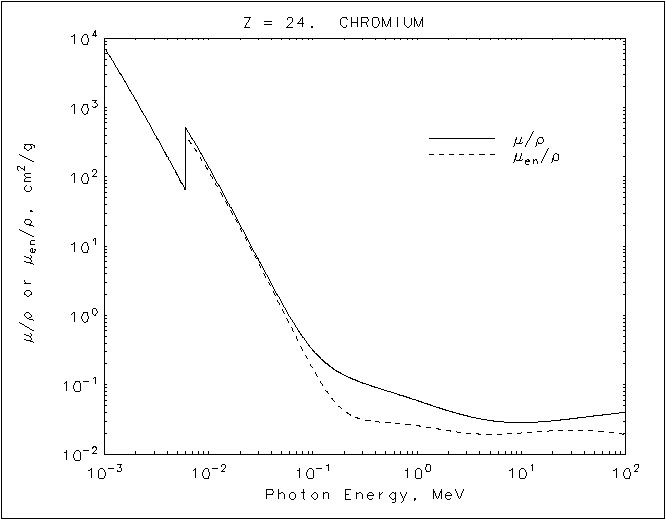

Chromium
Z = 24 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 7.405E+03 7.388E+03
1.50000E-03 2.694E+03 2.687E+03
2.00000E-03 1.277E+03 1.272E+03
3.00000E-03 4.339E+02 4.305E+02
4.00000E-03 1.988E+02 1.961E+02
5.00000E-03 1.080E+02 1.057E+02
5.98920E-03 6.574E+01 6.383E+01
K 5.98920E-03 5.977E+02 4.027E+02
6.00000E-03 5.160E+02 4.027E+02
8.00000E-03 2.513E+02 2.087E+02
1.00000E-02 1.386E+02 1.193E+02
1.50000E-02 4.571E+01 4.093E+01
2.00000E-02 2.038E+01 1.846E+01
3.00000E-02 6.434E+00 5.780E+00
4.00000E-02 2.856E+00 2.482E+00
5.00000E-02 1.550E+00 1.278E+00
6.00000E-02 9.639E-01 7.420E-01
8.00000E-02 4.905E-01 3.182E-01
1.00000E-01 3.166E-01 1.701E-01
1.50000E-01 1.788E-01 6.536E-02
2.00000E-01 1.378E-01 4.211E-02
3.00000E-01 1.067E-01 3.160E-02
4.00000E-01 9.213E-02 2.938E-02
5.00000E-01 8.281E-02 2.849E-02
6.00000E-01 7.598E-02 2.788E-02
8.00000E-01 6.620E-02 2.680E-02
1.00000E+00 5.930E-02 2.576E-02
1.25000E+00 5.295E-02 2.450E-02
1.50000E+00 4.832E-02 2.340E-02
2.00000E+00 4.213E-02 2.178E-02
3.00000E+00 3.559E-02 2.011E-02
4.00000E+00 3.235E-02 1.947E-02
5.00000E+00 3.057E-02 1.929E-02
6.00000E+00 2.956E-02 1.933E-02
8.00000E+00 2.869E-02 1.970E-02
1.00000E+01 2.855E-02 2.016E-02
1.50000E+01 2.920E-02 2.112E-02
2.00000E+01 3.026E-02 2.174E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
