Back to table 3
|

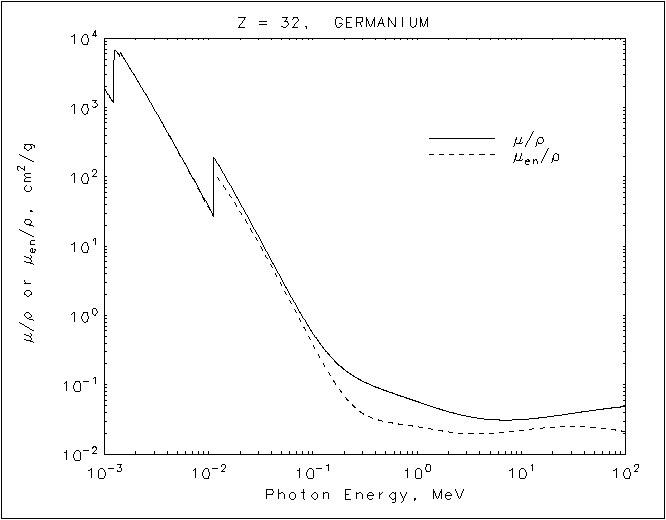

Germanium
Z = 32 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 1.893E+03 1.887E+03
1.10304E-03 1.502E+03 1.496E+03
1.21670E-03 1.190E+03 1.185E+03
L3 1.21670E-03 4.389E+03 4.343E+03
1.23215E-03 4.734E+03 4.684E+03
1.24780E-03 4.974E+03 4.922E+03
L2 1.24780E-03 6.698E+03 6.622E+03
1.32844E-03 6.348E+03 6.279E+03
1.41430E-03 5.554E+03 5.495E+03
L1 1.41430E-03 6.287E+03 6.221E+03
1.50000E-03 5.475E+03 5.420E+03
2.00000E-03 2.711E+03 2.688E+03
3.00000E-03 9.613E+02 9.527E+02
4.00000E-03 4.497E+02 4.445E+02
5.00000E-03 2.472E+02 2.433E+02
6.00000E-03 1.509E+02 1.477E+02
8.00000E-03 6.890E+01 6.660E+01
1.00000E-02 3.742E+01 3.564E+01
1.11031E-02 2.811E+01 2.653E+01
K 1.11031E-02 1.981E+02 1.157E+02
1.50000E-02 9.152E+01 6.256E+01
2.00000E-02 4.222E+01 3.178E+01
3.00000E-02 1.385E+01 1.126E+01
4.00000E-02 6.207E+00 5.152E+00
5.00000E-02 3.335E+00 2.759E+00
6.00000E-02 2.023E+00 1.642E+00
8.00000E-02 9.501E-01 7.184E-01
1.00000E-01 5.550E-01 3.803E-01
1.50000E-01 2.491E-01 1.288E-01
2.00000E-01 1.661E-01 6.865E-02
3.00000E-01 1.131E-01 3.891E-02
4.00000E-01 9.327E-02 3.193E-02
5.00000E-01 8.212E-02 2.930E-02
6.00000E-01 7.452E-02 2.790E-02
8.00000E-01 6.426E-02 2.618E-02
1.00000E+00 5.727E-02 2.489E-02
1.25000E+00 5.101E-02 2.353E-02
1.50000E+00 4.657E-02 2.242E-02
2.00000E+00 4.086E-02 2.094E-02
3.00000E+00 3.524E-02 1.977E-02
4.00000E+00 3.275E-02 1.962E-02
5.00000E+00 3.158E-02 1.987E-02
6.00000E+00 3.107E-02 2.027E-02
8.00000E+00 3.103E-02 2.120E-02
1.00000E+01 3.156E-02 2.208E-02
1.50000E+01 3.340E-02 2.364E-02
2.00000E+01 3.528E-02 2.452E-02
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
