Back to table 3
|

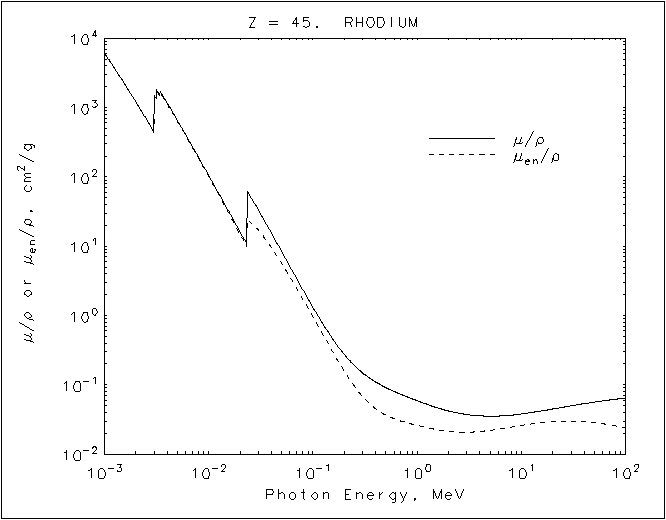

Rhodium
Z = 45 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 6.169E+03 6.160E+03
1.50000E-03 2.426E+03 2.419E+03
2.00000E-03 1.214E+03 1.207E+03
3.00000E-03 4.441E+02 4.382E+02
3.00380E-03 4.427E+02 4.368E+02
L3 3.00380E-03 1.513E+03 1.461E+03
3.07413E-03 1.422E+03 1.372E+03
3.14610E-03 1.337E+03 1.292E+03
L2 3.14610E-03 1.847E+03 1.777E+03
3.27631E-03 1.671E+03 1.608E+03
3.41190E-03 1.512E+03 1.458E+03
L1 3.41190E-03 1.731E+03 1.669E+03
4.00000E-03 1.170E+03 1.132E+03
5.00000E-03 6.589E+02 6.396E+02
6.00000E-03 4.101E+02 3.985E+02
8.00000E-03 1.915E+02 1.857E+02
1.00000E-02 1.053E+02 1.015E+02
1.50000E-02 3.518E+01 3.322E+01
2.00000E-02 1.613E+01 1.484E+01
2.32199E-02 1.079E+01 9.736E+00
K 2.32199E-02 6.414E+01 2.458E+01
3.00000E-02 3.330E+01 1.699E+01
4.00000E-02 1.544E+01 9.520E+00
5.00000E-02 8.448E+00 5.706E+00
6.00000E-02 5.147E+00 3.649E+00
8.00000E-02 2.365E+00 1.737E+00
1.00000E-01 1.314E+00 9.581E-01
1.50000E-01 4.916E-01 3.241E-01
2.00000E-01 2.742E-01 1.571E-01
3.00000E-01 1.485E-01 6.776E-02
4.00000E-01 1.097E-01 4.517E-02
5.00000E-01 9.134E-02 3.663E-02
6.00000E-01 8.035E-02 3.247E-02
8.00000E-01 6.711E-02 2.834E-02
1.00000E+00 5.894E-02 2.608E-02
1.25000E+00 5.204E-02 2.413E-02
1.50000E+00 4.744E-02 2.278E-02
2.00000E+00 4.197E-02 2.131E-02
3.00000E+00 3.728E-02 2.071E-02
4.00000E+00 3.568E-02 2.122E-02
5.00000E+00 3.529E-02 2.204E-02
6.00000E+00 3.542E-02 2.290E-02
8.00000E+00 3.650E-02 2.456E-02
1.00000E+01 3.797E-02 2.597E-02
1.50000E+01 4.166E-02 2.831E-02
2.00000E+01 4.481E-02 2.943E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
