Back to table 3
|

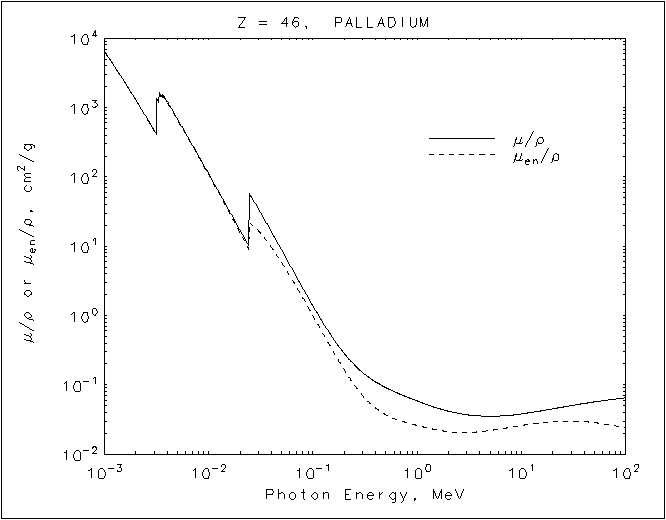

Palladium
Z = 46 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 6.538E+03 6.529E+03
1.50000E-03 2.579E+03 2.571E+03
2.00000E-03 1.292E+03 1.285E+03
3.00000E-03 4.730E+02 4.668E+02
3.17330E-03 4.106E+02 4.047E+02
L3 3.17330E-03 1.355E+03 1.305E+03
3.25085E-03 1.287E+03 1.238E+03
3.33030E-03 1.215E+03 1.171E+03
L2 3.33030E-03 1.664E+03 1.597E+03
3.46459E-03 1.518E+03 1.456E+03
3.60430E-03 1.379E+03 1.326E+03
L1 3.60430E-03 1.582E+03 1.520E+03
4.00000E-03 1.227E+03 1.182E+03
5.00000E-03 6.912E+02 6.688E+02
6.00000E-03 4.308E+02 4.175E+02
8.00000E-03 2.017E+02 1.953E+02
1.00000E-02 1.110E+02 1.070E+02
1.50000E-02 3.715E+01 3.511E+01
2.00000E-02 1.704E+01 1.571E+01
2.43503E-02 1.003E+01 9.016E+00
K 2.43503E-02 5.898E+01 2.208E+01
3.00000E-02 3.465E+01 1.669E+01
4.00000E-02 1.614E+01 9.611E+00
5.00000E-02 8.850E+00 5.833E+00
6.00000E-02 5.399E+00 3.759E+00
8.00000E-02 2.481E+00 1.804E+00
1.00000E-01 1.377E+00 1.000E+00
1.50000E-01 5.115E-01 3.397E-01
2.00000E-01 2.827E-01 1.644E-01
3.00000E-01 1.506E-01 7.007E-02
4.00000E-01 1.103E-01 4.611E-02
5.00000E-01 9.134E-02 3.704E-02
6.00000E-01 8.010E-02 3.262E-02
8.00000E-01 6.669E-02 2.828E-02
1.00000E+00 5.849E-02 2.594E-02
1.25000E+00 5.159E-02 2.395E-02
1.50000E+00 4.702E-02 2.259E-02
2.00000E+00 4.162E-02 2.112E-02
3.00000E+00 3.704E-02 2.056E-02
4.00000E+00 3.552E-02 2.111E-02
5.00000E+00 3.518E-02 2.196E-02
6.00000E+00 3.537E-02 2.284E-02
8.00000E+00 3.651E-02 2.453E-02
1.00000E+01 3.802E-02 2.595E-02
1.50000E+01 4.181E-02 2.832E-02
2.00000E+01 4.501E-02 2.944E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
