Back to table 3
|

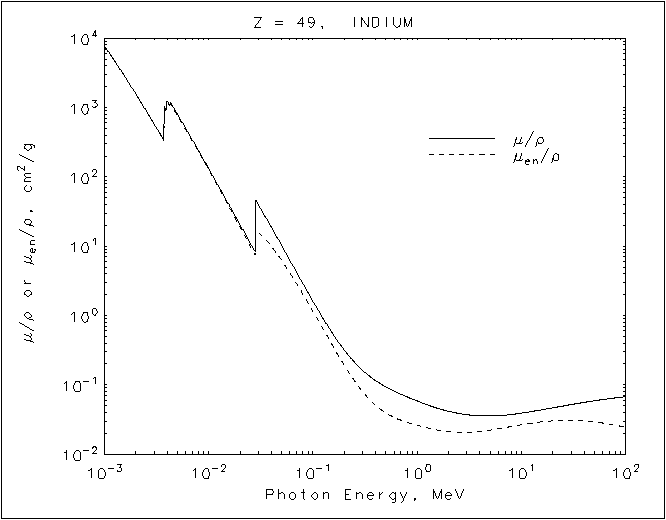

Indium
Z = 49 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 7.809E+03 7.797E+03
1.50000E-03 3.131E+03 3.122E+03
2.00000E-03 1.578E+03 1.570E+03
3.00000E-03 5.808E+02 5.743E+02
3.73010E-03 3.356E+02 3.298E+02
L3 3.73010E-03 1.046E+03 9.989E+02
3.83264E-03 9.930E+02 9.465E+02
3.93800E-03 9.313E+02 8.905E+02
L2 3.93800E-03 1.261E+03 1.199E+03
4.00000E-03 1.231E+03 1.170E+03
4.23750E-03 1.066E+03 1.016E+03
L1 4.23750E-03 1.223E+03 1.164E+03
5.00000E-03 8.134E+02 7.780E+02
6.00000E-03 5.072E+02 4.871E+02
8.00000E-03 2.391E+02 2.301E+02
1.00000E-02 1.321E+02 1.269E+02
1.50000E-02 4.445E+01 4.206E+01
2.00000E-02 2.044E+01 1.893E+01
2.79399E-02 8.316E+00 7.395E+00
K 2.79399E-02 4.733E+01 1.670E+01
3.00000E-02 3.949E+01 1.553E+01
4.00000E-02 1.873E+01 9.911E+00
5.00000E-02 1.030E+01 6.262E+00
6.00000E-02 6.306E+00 4.135E+00
8.00000E-02 2.907E+00 2.043E+00
1.00000E-01 1.609E+00 1.150E+00
1.50000E-01 5.876E-01 3.960E-01
2.00000E-01 3.167E-01 1.913E-01
3.00000E-01 1.614E-01 7.923E-02
4.00000E-01 1.149E-01 5.031E-02
5.00000E-01 9.371E-02 3.932E-02
6.00000E-01 8.138E-02 3.398E-02
8.00000E-01 6.707E-02 2.883E-02
1.00000E+00 5.849E-02 2.615E-02
1.25000E+00 5.144E-02 2.398E-02
1.50000E+00 4.684E-02 2.254E-02
2.00000E+00 4.151E-02 2.105E-02
3.00000E+00 3.715E-02 2.060E-02
4.00000E+00 3.582E-02 2.127E-02
5.00000E+00 3.564E-02 2.223E-02
6.00000E+00 3.596E-02 2.321E-02
8.00000E+00 3.730E-02 2.502E-02
1.00000E+01 3.898E-02 2.653E-02
1.50000E+01 4.311E-02 2.903E-02
2.00000E+01 4.654E-02 3.020E-02
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
