Back to table 3
|

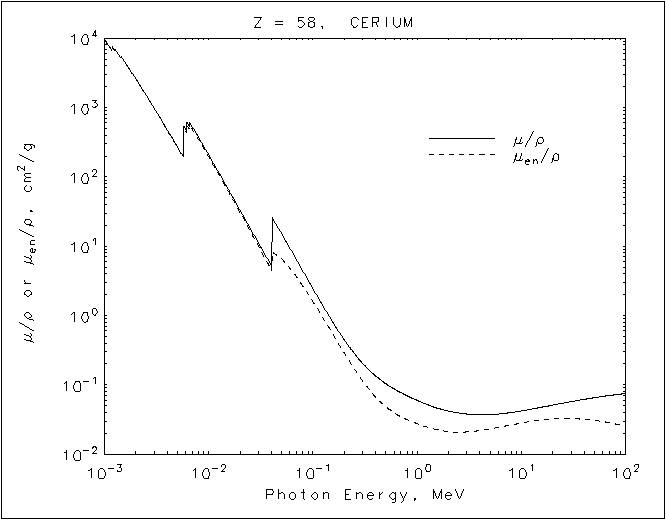

Cerium
Z = 58 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 9.711E+03 9.679E+03
1.08876E-03 7.991E+03 7.964E+03
1.18540E-03 6.563E+03 6.541E+03
M3 1.18540E-03 7.545E+03 7.519E+03
1.22832E-03 6.984E+03 6.960E+03
1.27280E-03 6.465E+03 6.442E+03
M2 1.27280E-03 6.853E+03 6.829E+03
1.35222E-03 6.031E+03 6.010E+03
1.43660E-03 5.293E+03 5.273E+03
M1 1.43660E-03 5.532E+03 5.512E+03
1.50000E-03 5.033E+03 5.015E+03
2.00000E-03 2.607E+03 2.595E+03
3.00000E-03 9.857E+02 9.776E+02
4.00000E-03 4.811E+02 4.745E+02
5.00000E-03 2.740E+02 2.684E+02
5.72340E-03 1.943E+02 1.892E+02
L3 5.72340E-03 5.454E+02 5.046E+02
6.00000E-03 4.908E+02 4.550E+02
6.16420E-03 4.554E+02 4.228E+02
L2 6.16420E-03 6.188E+02 5.665E+02
6.35359E-03 5.756E+02 5.278E+02
6.54880E-03 5.332E+02 4.899E+02
L1 6.54880E-03 6.149E+02 5.633E+02
8.00000E-03 3.732E+02 3.458E+02
1.00000E-02 2.082E+02 1.945E+02
1.50000E-02 7.143E+01 6.690E+01
2.00000E-02 3.312E+01 3.073E+01
3.00000E-02 1.119E+01 1.005E+01
4.00000E-02 5.215E+00 4.496E+00
4.04430E-02 5.066E+00 4.359E+00
K 4.04430E-02 2.635E+01 8.272E+00
5.00000E-02 1.520E+01 6.569E+00
6.00000E-02 9.447E+00 4.847E+00
8.00000E-02 4.409E+00 2.677E+00
1.00000E-01 2.445E+00 1.597E+00
1.50000E-01 8.687E-01 5.862E-01
2.00000E-01 4.452E-01 2.865E-01
3.00000E-01 2.039E-01 1.134E-01
4.00000E-01 1.342E-01 6.664E-02
5.00000E-01 1.041E-01 4.851E-02
6.00000E-01 8.757E-02 3.970E-02
8.00000E-01 6.962E-02 3.145E-02
1.00000E+00 5.961E-02 2.750E-02
1.25000E+00 5.181E-02 2.456E-02
1.50000E+00 4.701E-02 2.281E-02
2.00000E+00 4.177E-02 2.118E-02
3.00000E+00 3.792E-02 2.096E-02
4.00000E+00 3.705E-02 2.194E-02
5.00000E+00 3.727E-02 2.316E-02
6.00000E+00 3.792E-02 2.434E-02
8.00000E+00 3.981E-02 2.645E-02
1.00000E+01 4.194E-02 2.816E-02
1.50000E+01 4.699E-02 3.094E-02
2.00000E+01 5.103E-02 3.216E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
