Back to table 3
|

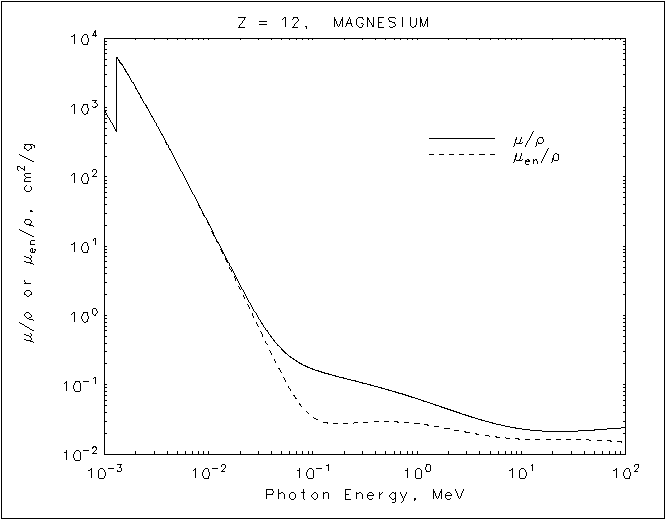

Magnesium
Z = 12 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 9.225E+02 9.203E+02
1.14237E-03 6.474E+02 6.452E+02
1.30500E-03 4.530E+02 4.509E+02
K 1.30500E-03 5.444E+03 5.310E+03
1.50000E-03 4.004E+03 3.918E+03
2.00000E-03 1.932E+03 1.899E+03
3.00000E-03 6.585E+02 6.499E+02
4.00000E-03 2.974E+02 2.937E+02
5.00000E-03 1.583E+02 1.561E+02
6.00000E-03 9.381E+01 9.227E+01
8.00000E-03 4.061E+01 3.965E+01
1.00000E-02 2.105E+01 2.036E+01
1.50000E-02 6.358E+00 5.925E+00
2.00000E-02 2.763E+00 2.432E+00
3.00000E-02 9.306E-01 6.855E-01
4.00000E-02 4.881E-01 2.815E-01
5.00000E-02 3.292E-01 1.451E-01
6.00000E-02 2.570E-01 8.820E-02
8.00000E-02 1.951E-01 4.671E-02
1.00000E-01 1.686E-01 3.410E-02
1.50000E-01 1.394E-01 2.766E-02
2.00000E-01 1.245E-01 2.761E-02
3.00000E-01 1.065E-01 2.871E-02
4.00000E-01 9.492E-02 2.928E-02
5.00000E-01 8.647E-02 2.938E-02
6.00000E-01 7.988E-02 2.921E-02
8.00000E-01 7.008E-02 2.848E-02
1.00000E+00 6.296E-02 2.753E-02
1.25000E+00 5.629E-02 2.629E-02
1.50000E+00 5.129E-02 2.514E-02
2.00000E+00 4.426E-02 2.322E-02
3.00000E+00 3.613E-02 2.067E-02
4.00000E+00 3.159E-02 1.915E-02
5.00000E+00 2.873E-02 1.819E-02
6.00000E+00 2.681E-02 1.756E-02
8.00000E+00 2.445E-02 1.683E-02
1.00000E+01 2.313E-02 1.646E-02
1.50000E+01 2.168E-02 1.614E-02
2.00000E+01 2.127E-02 1.609E-02
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
