Back to table 3
|

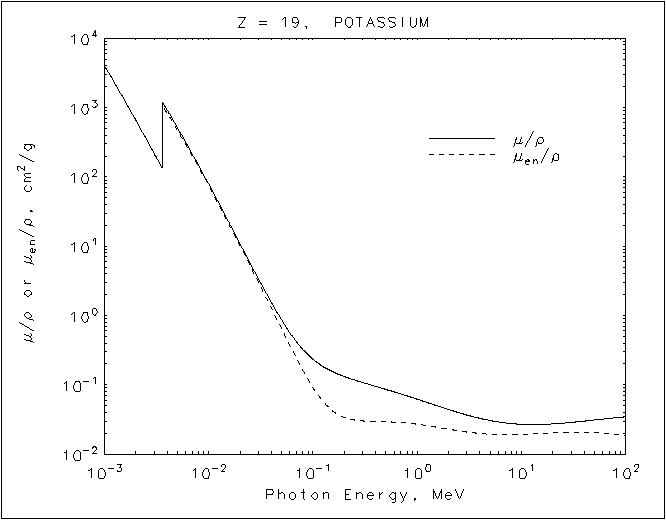

Potassium
Z = 19 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 4.058E+03 4.053E+03
1.50000E-03 1.418E+03 1.415E+03
2.00000E-03 6.592E+02 6.563E+02
3.00000E-03 2.198E+02 2.174E+02
3.60740E-03 1.327E+02 1.306E+02
K 3.60740E-03 1.201E+03 1.065E+03
4.00000E-03 9.256E+02 8.304E+02
5.00000E-03 5.189E+02 4.752E+02
6.00000E-03 3.205E+02 2.974E+02
8.00000E-03 1.469E+02 1.383E+02
1.00000E-02 7.907E+01 7.490E+01
1.50000E-02 2.503E+01 2.370E+01
2.00000E-02 1.093E+01 1.023E+01
3.00000E-02 3.413E+00 3.045E+00
4.00000E-02 1.541E+00 1.272E+00
5.00000E-02 8.679E-01 6.454E-01
6.00000E-02 5.678E-01 3.730E-01
8.00000E-02 3.251E-01 1.628E-01
1.00000E-01 2.345E-01 9.161E-02
1.50000E-01 1.582E-01 4.346E-02
2.00000E-01 1.319E-01 3.378E-02
3.00000E-01 1.080E-01 3.015E-02
4.00000E-01 9.495E-02 2.959E-02
5.00000E-01 8.600E-02 2.929E-02
6.00000E-01 7.922E-02 2.895E-02
8.00000E-01 6.929E-02 2.807E-02
1.00000E+00 6.216E-02 2.707E-02
1.25000E+00 5.556E-02 2.581E-02
1.50000E+00 5.068E-02 2.467E-02
2.00000E+00 4.399E-02 2.290E-02
3.00000E+00 3.666E-02 2.084E-02
4.00000E+00 3.282E-02 1.985E-02
5.00000E+00 3.054E-02 1.935E-02
6.00000E+00 2.915E-02 1.914E-02
8.00000E+00 2.766E-02 1.910E-02
1.00000E+01 2.704E-02 1.928E-02
1.50000E+01 2.687E-02 1.983E-02
2.00000E+01 2.737E-02 2.029E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
