Back to table 3
|

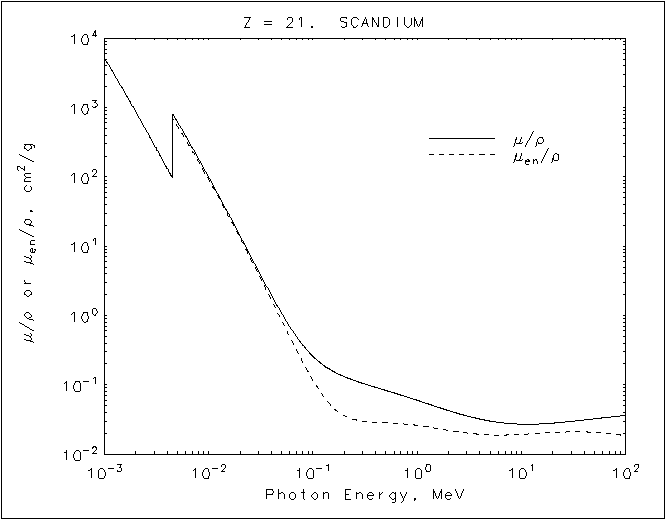

Scandium
Z = 21 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 5.238E+03 5.231E+03
1.50000E-03 1.858E+03 1.853E+03
2.00000E-03 8.706E+02 8.672E+02
3.00000E-03 2.922E+02 2.896E+02
4.00000E-03 1.332E+02 1.311E+02
4.49280E-03 9.687E+01 9.490E+01
K 4.49280E-03 8.148E+02 6.911E+02
5.00000E-03 6.305E+02 5.436E+02
6.00000E-03 3.933E+02 3.474E+02
8.00000E-03 1.828E+02 1.661E+02
1.00000E-02 9.952E+01 9.175E+01
1.50000E-02 3.202E+01 2.988E+01
2.00000E-02 1.409E+01 1.311E+01
3.00000E-02 4.409E+00 3.975E+00
4.00000E-02 1.969E+00 1.677E+00
5.00000E-02 1.087E+00 8.552E-01
6.00000E-02 6.932E-01 4.944E-01
8.00000E-02 3.753E-01 2.132E-01
1.00000E-01 2.577E-01 1.167E-01
1.50000E-01 1.619E-01 4.998E-02
2.00000E-01 1.310E-01 3.586E-02
3.00000E-01 1.052E-01 2.997E-02
4.00000E-01 9.193E-02 2.887E-02
5.00000E-01 8.305E-02 2.837E-02
6.00000E-01 7.639E-02 2.795E-02
8.00000E-01 6.675E-02 2.703E-02
1.00000E+00 5.985E-02 2.603E-02
1.25000E+00 5.347E-02 2.480E-02
1.50000E+00 4.878E-02 2.370E-02
2.00000E+00 4.243E-02 2.202E-02
3.00000E+00 3.554E-02 2.016E-02
4.00000E+00 3.202E-02 1.933E-02
5.00000E+00 2.999E-02 1.897E-02
6.00000E+00 2.878E-02 1.887E-02
8.00000E+00 2.756E-02 1.900E-02
1.00000E+01 2.715E-02 1.929E-02
1.50000E+01 2.732E-02 2.000E-02
2.00000E+01 2.804E-02 2.052E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
