Back to table 3
|

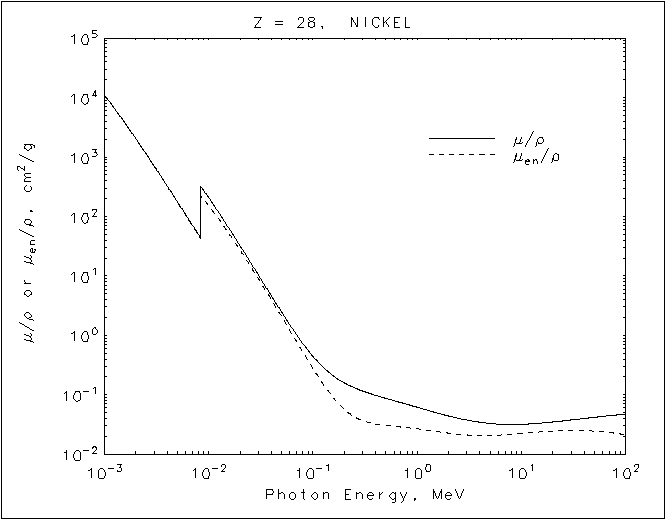

Nickel
Z = 28 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 9.855E+03 9.797E+03
1.00404E-03 9.753E+03 9.697E+03
1.00810E-03 9.654E+03 9.598E+03
L1 1.00810E-03 1.099E+04 1.093E+04
1.50000E-03 4.234E+03 4.214E+03
2.00000E-03 2.049E+03 2.039E+03
3.00000E-03 7.094E+02 7.042E+02
4.00000E-03 3.282E+02 3.244E+02
5.00000E-03 1.793E+02 1.761E+02
6.00000E-03 1.090E+02 1.064E+02
8.00000E-03 4.952E+01 4.758E+01
8.33280E-03 4.428E+01 4.242E+01
K 8.33280E-03 3.294E+02 2.240E+02
1.00000E-02 2.090E+02 1.524E+02
1.50000E-02 7.081E+01 5.734E+01
2.00000E-02 3.220E+01 2.722E+01
3.00000E-02 1.034E+01 8.982E+00
4.00000E-02 4.600E+00 3.967E+00
5.00000E-02 2.474E+00 2.078E+00
6.00000E-02 1.512E+00 1.219E+00
8.00000E-02 7.306E-01 5.259E-01
1.00000E-01 4.440E-01 2.781E-01
1.50000E-01 2.208E-01 9.812E-02
2.00000E-01 1.582E-01 5.649E-02
3.00000E-01 1.154E-01 3.659E-02
4.00000E-01 9.765E-02 3.209E-02
5.00000E-01 8.698E-02 3.036E-02
6.00000E-01 7.944E-02 2.937E-02
8.00000E-01 6.891E-02 2.795E-02
1.00000E+00 6.160E-02 2.674E-02
1.25000E+00 5.494E-02 2.536E-02
1.50000E+00 5.015E-02 2.420E-02
2.00000E+00 4.387E-02 2.257E-02
3.00000E+00 3.745E-02 2.107E-02
4.00000E+00 3.444E-02 2.066E-02
5.00000E+00 3.289E-02 2.070E-02
6.00000E+00 3.210E-02 2.094E-02
8.00000E+00 3.164E-02 2.163E-02
1.00000E+01 3.185E-02 2.234E-02
1.50000E+01 3.320E-02 2.368E-02
2.00000E+01 3.476E-02 2.446E-02
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
