Back to table 3
|

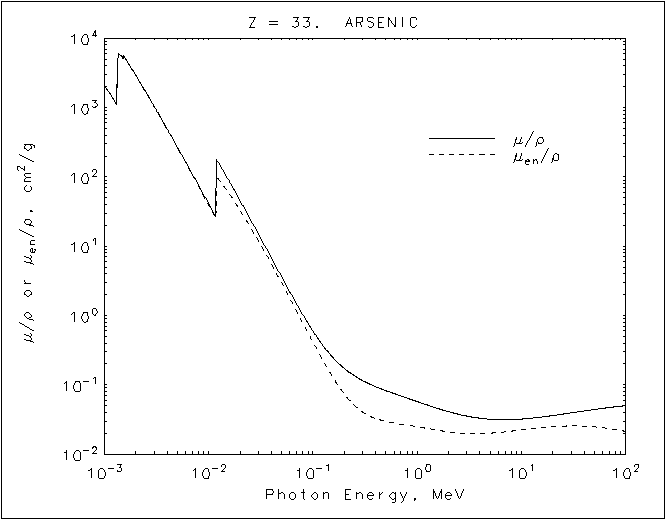

Arsenic
Z = 33 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 2.121E+03 2.116E+03
1.15026E-03 1.523E+03 1.517E+03
1.32310E-03 1.092E+03 1.087E+03
L3 1.32310E-03 4.513E+03 4.459E+03
1.34073E-03 4.469E+03 4.416E+03
1.35860E-03 4.452E+03 4.398E+03
L2 1.35860E-03 6.093E+03 6.015E+03
1.50000E-03 5.227E+03 5.164E+03
1.52650E-03 4.997E+03 4.938E+03
L1 1.52650E-03 5.653E+03 5.585E+03
2.00000E-03 2.931E+03 2.902E+03
3.00000E-03 1.049E+03 1.039E+03
4.00000E-03 4.920E+02 4.862E+02
5.00000E-03 2.709E+02 2.667E+02
6.00000E-03 1.656E+02 1.622E+02
8.00000E-03 7.573E+01 7.330E+01
1.00000E-02 4.115E+01 3.928E+01
1.18667E-02 2.577E+01 2.425E+01
K 1.18667E-02 1.792E+02 1.008E+02
1.50000E-02 9.856E+01 6.371E+01
2.00000E-02 4.564E+01 3.310E+01
3.00000E-02 1.506E+01 1.198E+01
4.00000E-02 6.760E+00 5.537E+00
5.00000E-02 3.635E+00 2.983E+00
6.00000E-02 2.203E+00 1.783E+00
8.00000E-02 1.030E+00 7.837E-01
1.00000E-01 5.971E-01 4.155E-01
1.50000E-01 2.622E-01 1.399E-01
2.00000E-01 1.719E-01 7.350E-02
3.00000E-01 1.150E-01 4.043E-02
4.00000E-01 9.414E-02 3.261E-02
5.00000E-01 8.259E-02 2.966E-02
6.00000E-01 7.483E-02 2.813E-02
8.00000E-01 6.440E-02 2.628E-02
1.00000E+00 5.735E-02 2.494E-02
1.25000E+00 5.106E-02 2.355E-02
1.50000E+00 4.661E-02 2.243E-02
2.00000E+00 4.093E-02 2.096E-02
3.00000E+00 3.539E-02 1.984E-02
4.00000E+00 3.296E-02 1.974E-02
5.00000E+00 3.187E-02 2.005E-02
6.00000E+00 3.141E-02 2.049E-02
8.00000E+00 3.146E-02 2.148E-02
1.00000E+01 3.207E-02 2.241E-02
1.50000E+01 3.405E-02 2.404E-02
2.00000E+01 3.603E-02 2.495E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
