Back to table 3
|

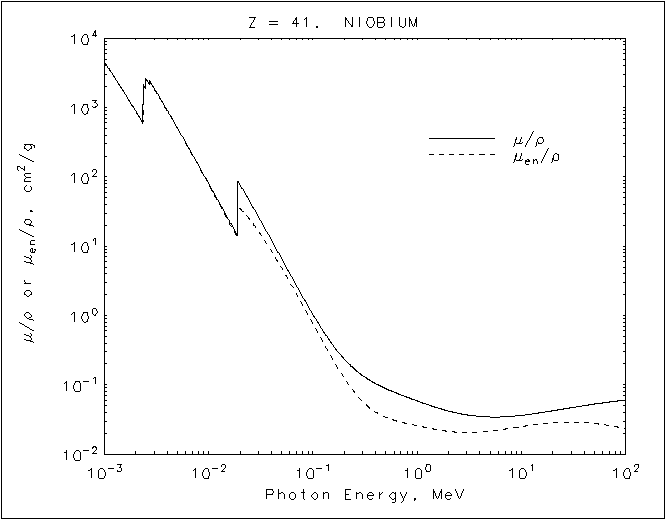

Niobium
Z = 41 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 4.600E+03 4.592E+03
1.50000E-03 1.786E+03 1.780E+03
2.00000E-03 8.893E+02 8.832E+02
2.37050E-03 5.844E+02 5.786E+02
L3 2.37050E-03 2.181E+03 2.125E+03
2.41714E-03 2.045E+03 1.992E+03
2.46470E-03 1.935E+03 1.886E+03
L2 2.46470E-03 2.694E+03 2.619E+03
2.57857E-03 2.412E+03 2.347E+03
2.69770E-03 2.161E+03 2.104E+03
L1 2.69770E-03 2.470E+03 2.405E+03
3.00000E-03 1.906E+03 1.859E+03
4.00000E-03 9.164E+02 8.970E+02
5.00000E-03 5.134E+02 5.027E+02
6.00000E-03 3.172E+02 3.103E+02
8.00000E-03 1.469E+02 1.429E+02
1.00000E-02 8.038E+01 7.754E+01
1.50000E-02 2.672E+01 2.508E+01
1.89856E-02 1.409E+01 1.291E+01
K 1.89856E-02 8.784E+01 3.746E+01
2.00000E-02 7.712E+01 3.493E+01
3.00000E-02 2.666E+01 1.648E+01
4.00000E-02 1.223E+01 8.511E+00
5.00000E-02 6.644E+00 4.884E+00
6.00000E-02 4.032E+00 3.040E+00
8.00000E-02 1.852E+00 1.403E+00
1.00000E-01 1.037E+00 7.608E-01
1.50000E-01 4.023E-01 2.542E-01
2.00000E-01 2.344E-01 1.247E-01
3.00000E-01 1.357E-01 5.705E-02
4.00000E-01 1.040E-01 4.026E-02
5.00000E-01 8.831E-02 3.396E-02
6.00000E-01 7.858E-02 3.085E-02
8.00000E-01 6.642E-02 2.764E-02
1.00000E+00 5.866E-02 2.575E-02
1.25000E+00 5.196E-02 2.402E-02
1.50000E+00 4.741E-02 2.276E-02
2.00000E+00 4.185E-02 2.130E-02
3.00000E+00 3.686E-02 2.054E-02
4.00000E+00 3.498E-02 2.086E-02
5.00000E+00 3.436E-02 2.153E-02
6.00000E+00 3.432E-02 2.227E-02
8.00000E+00 3.508E-02 2.375E-02
1.00000E+01 3.628E-02 2.503E-02
1.50000E+01 3.944E-02 2.718E-02
2.00000E+01 4.224E-02 2.828E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
