Back to table 3
|

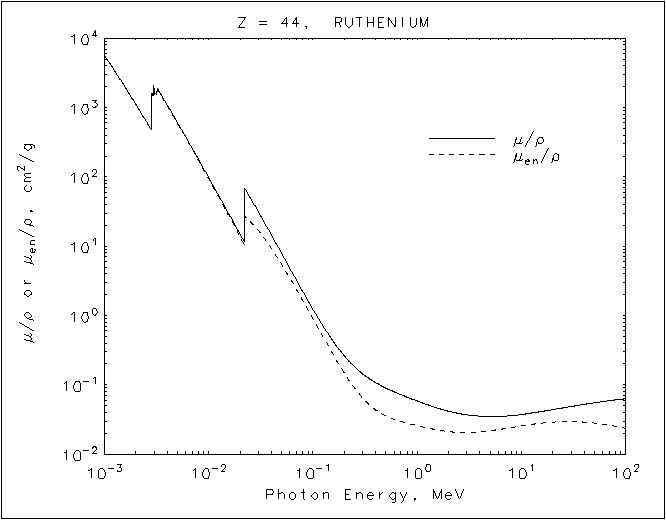

Ruthenium
Z = 44 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 5.718E+03 5.709E+03
1.50000E-03 2.240E+03 2.233E+03
2.00000E-03 1.120E+03 1.113E+03
2.83790E-03 4.704E+02 4.646E+02
L3 2.83790E-03 1.644E+03 1.591E+03
2.90168E-03 1.542E+03 1.492E+03
2.96690E-03 1.452E+03 1.407E+03
L2 2.96690E-03 2.317E+03 2.233E+03
3.00000E-03 1.963E+03 1.894E+03
3.22400E-03 1.638E+03 1.584E+03
L1 3.22400E-03 1.874E+03 1.811E+03
4.00000E-03 1.095E+03 1.063E+03
5.00000E-03 6.165E+02 6.000E+02
6.00000E-03 3.832E+02 3.731E+02
8.00000E-03 1.785E+02 1.733E+02
1.00000E-02 9.800E+01 9.456E+01
1.50000E-02 3.270E+01 3.085E+01
2.00000E-02 1.499E+01 1.376E+01
2.21172E-02 1.143E+01 1.035E+01
K 2.21172E-02 6.876E+01 2.700E+01
3.00000E-02 3.139E+01 1.689E+01
4.00000E-02 1.452E+01 9.251E+00
5.00000E-02 7.926E+00 5.477E+00
6.00000E-02 4.822E+00 3.476E+00
8.00000E-02 2.215E+00 1.641E+00
1.00000E-01 1.232E+00 9.012E-01
1.50000E-01 4.647E-01 3.037E-01
2.00000E-01 2.618E-01 1.475E-01
3.00000E-01 1.440E-01 6.445E-02
4.00000E-01 1.074E-01 4.355E-02
5.00000E-01 8.992E-02 3.567E-02
6.00000E-01 7.933E-02 3.182E-02
8.00000E-01 6.647E-02 2.796E-02
1.00000E+00 5.846E-02 2.581E-02
1.25000E+00 5.166E-02 2.393E-02
1.50000E+00 4.710E-02 2.262E-02
2.00000E+00 4.164E-02 2.115E-02
3.00000E+00 3.692E-02 2.052E-02
4.00000E+00 3.527E-02 2.098E-02
5.00000E+00 3.482E-02 2.176E-02
6.00000E+00 3.491E-02 2.259E-02
8.00000E+00 3.591E-02 2.419E-02
1.00000E+01 3.730E-02 2.556E-02
1.50000E+01 4.084E-02 2.783E-02
2.00000E+01 4.387E-02 2.893E-02
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
