Back to table 3
|

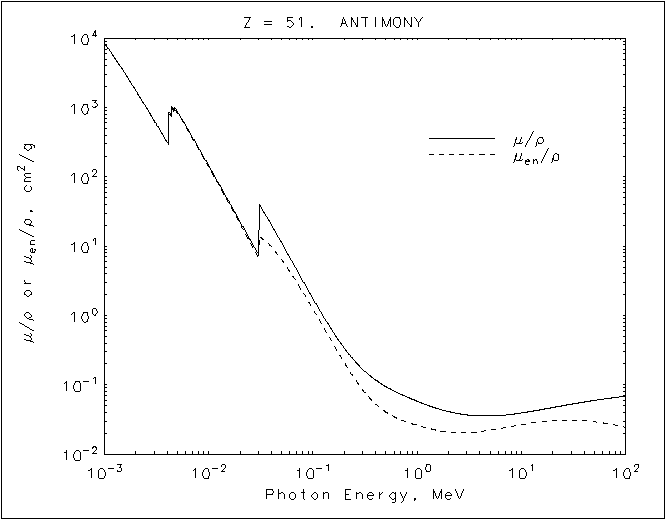

Antimony
Z = 51 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 8.582E+03 8.568E+03
1.50000E-03 3.491E+03 3.481E+03
2.00000E-03 1.767E+03 1.759E+03
3.00000E-03 6.536E+02 6.469E+02
4.00000E-03 3.169E+02 3.113E+02
4.13220E-03 2.918E+02 2.863E+02
L3 4.13220E-03 8.691E+02 8.252E+02
4.25449E-03 8.308E+02 7.865E+02
4.38040E-03 7.776E+02 7.392E+02
L2 4.38040E-03 1.050E+03 9.906E+02
4.53657E-03 9.743E+02 9.178E+02
4.69830E-03 8.939E+02 8.457E+02
L1 4.69830E-03 1.029E+03 9.725E+02
5.00000E-03 8.846E+02 8.377E+02
6.00000E-03 5.569E+02 5.305E+02
8.00000E-03 2.631E+02 2.518E+02
1.00000E-02 1.459E+02 1.396E+02
1.50000E-02 4.923E+01 4.657E+01
2.00000E-02 2.268E+01 2.105E+01
3.00000E-02 7.631E+00 6.755E+00
3.04912E-02 7.307E+00 6.452E+00
K 3.04912E-02 4.073E+01 1.391E+01
4.00000E-02 2.027E+01 9.789E+00
5.00000E-02 1.120E+01 6.400E+00
6.00000E-02 6.879E+00 4.311E+00
8.00000E-02 3.176E+00 2.173E+00
1.00000E-01 1.758E+00 1.237E+00
1.50000E-01 6.361E-01 4.312E-01
2.00000E-01 3.381E-01 2.084E-01
3.00000E-01 1.677E-01 8.504E-02
4.00000E-01 1.172E-01 5.288E-02
5.00000E-01 9.453E-02 4.061E-02
6.00000E-01 8.153E-02 3.465E-02
8.00000E-01 6.670E-02 2.896E-02
1.00000E+00 5.797E-02 2.608E-02
1.25000E+00 5.086E-02 2.378E-02
1.50000E+00 4.628E-02 2.230E-02
2.00000E+00 4.105E-02 2.081E-02
3.00000E+00 3.686E-02 2.043E-02
4.00000E+00 3.567E-02 2.118E-02
5.00000E+00 3.559E-02 2.219E-02
6.00000E+00 3.598E-02 2.321E-02
8.00000E+00 3.745E-02 2.509E-02
1.00000E+01 3.921E-02 2.664E-02
1.50000E+01 4.351E-02 2.920E-02
2.00000E+01 4.704E-02 3.038E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
