Back to table 3
|

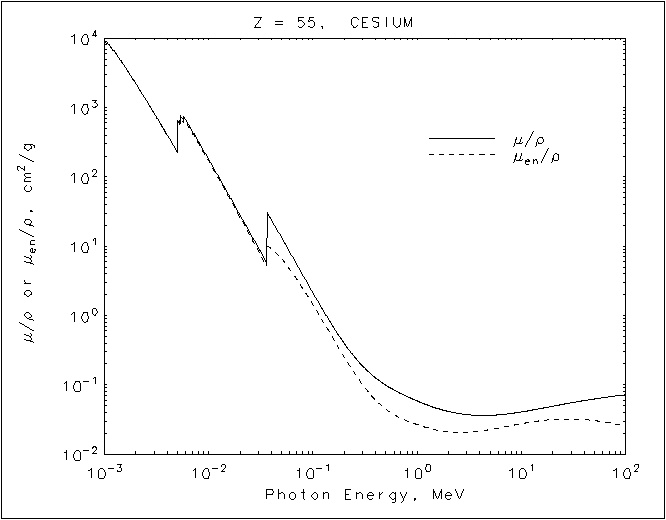

Cesium
Z = 55 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 9.365E+03 9.343E+03
1.03199E-03 8.775E+03 8.754E+03
1.06500E-03 8.214E+03 8.194E+03
M2 1.06500E-03 8.685E+03 8.663E+03
1.13851E-03 7.576E+03 7.557E+03
1.21710E-03 6.584E+03 6.567E+03
M1 1.21710E-03 6.888E+03 6.870E+03
1.50000E-03 4.335E+03 4.322E+03
2.00000E-03 2.226E+03 2.216E+03
3.00000E-03 8.319E+02 8.246E+02
4.00000E-03 4.055E+02 3.994E+02
5.00000E-03 2.303E+02 2.251E+02
5.01190E-03 2.290E+02 2.237E+02
L3 5.01190E-03 6.674E+02 6.248E+02
5.18274E-03 6.184E+02 5.763E+02
5.35940E-03 5.645E+02 5.299E+02
L2 5.35940E-03 7.692E+02 7.142E+02
5.53401E-03 7.146E+02 6.610E+02
5.71430E-03 6.556E+02 6.108E+02
L1 5.71430E-03 7.547E+02 7.015E+02
6.00000E-03 6.711E+02 6.253E+02
8.00000E-03 3.214E+02 3.029E+02
1.00000E-02 1.793E+02 1.697E+02
1.50000E-02 6.104E+01 5.753E+01
2.00000E-02 2.822E+01 2.623E+01
3.00000E-02 9.507E+00 8.502E+00
3.59846E-02 5.863E+00 5.102E+00
K 3.59846E-02 3.143E+01 1.017E+01
4.00000E-02 2.381E+01 9.185E+00
5.00000E-02 1.340E+01 6.618E+00
6.00000E-02 8.248E+00 4.653E+00
8.00000E-02 3.836E+00 2.464E+00
1.00000E-01 2.124E+00 1.438E+00
1.50000E-01 7.589E-01 5.154E-01
2.00000E-01 3.941E-01 2.502E-01
3.00000E-01 1.863E-01 1.000E-01
4.00000E-01 1.257E-01 6.003E-02
5.00000E-01 9.912E-02 4.463E-02
6.00000E-01 8.431E-02 3.717E-02
8.00000E-01 6.789E-02 3.014E-02
1.00000E+00 5.854E-02 2.671E-02
1.25000E+00 5.108E-02 2.408E-02
1.50000E+00 4.641E-02 2.246E-02
2.00000E+00 4.121E-02 2.091E-02
3.00000E+00 3.725E-02 2.064E-02
4.00000E+00 3.625E-02 2.153E-02
5.00000E+00 3.635E-02 2.268E-02
6.00000E+00 3.689E-02 2.380E-02
8.00000E+00 3.860E-02 2.583E-02
1.00000E+01 4.057E-02 2.750E-02
1.50000E+01 4.529E-02 3.026E-02
2.00000E+01 4.910E-02 3.152E-02
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
