Back to table 3
|

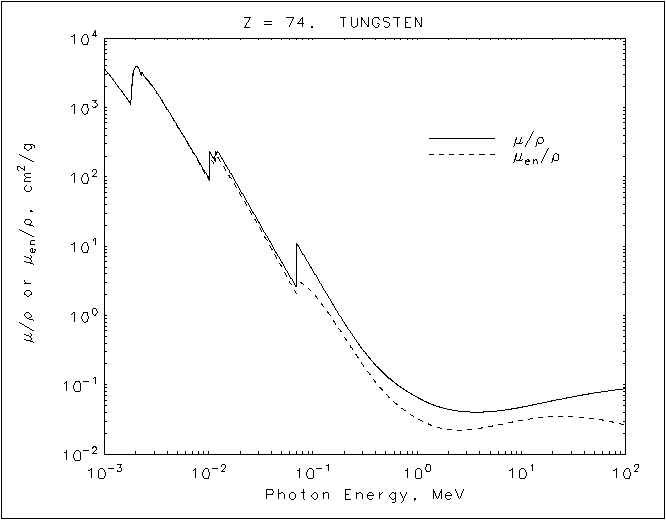

Tungsten
Z = 74 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 3.683E+03 3.671E+03
1.50000E-03 1.643E+03 1.632E+03
1.80920E-03 1.108E+03 1.097E+03
M5 1.80920E-03 1.327E+03 1.311E+03
1.84014E-03 1.911E+03 1.883E+03
1.87160E-03 2.901E+03 2.853E+03
M4 1.87160E-03 3.170E+03 3.116E+03
2.00000E-03 3.922E+03 3.853E+03
2.28100E-03 2.828E+03 2.781E+03
M3 2.28100E-03 3.279E+03 3.226E+03
2.42350E-03 2.833E+03 2.786E+03
2.57490E-03 2.445E+03 2.407E+03
M2 2.57490E-03 2.599E+03 2.558E+03
2.69447E-03 2.339E+03 2.301E+03
2.81960E-03 2.104E+03 2.071E+03
M1 2.81960E-03 2.194E+03 2.160E+03
3.00000E-03 1.902E+03 1.873E+03
4.00000E-03 9.564E+02 9.405E+02
5.00000E-03 5.534E+02 5.423E+02
6.00000E-03 3.514E+02 3.428E+02
8.00000E-03 1.705E+02 1.643E+02
1.00000E-02 9.691E+01 9.204E+01
1.02068E-02 9.201E+01 8.724E+01
L3 1.02068E-02 2.334E+02 1.966E+02
1.08548E-02 1.983E+02 1.684E+02
1.15440E-02 1.689E+02 1.444E+02
L2 1.15440E-02 2.312E+02 1.889E+02
1.18186E-02 2.268E+02 1.797E+02
1.20998E-02 2.065E+02 1.699E+02
L1 1.20998E-02 2.382E+02 1.948E+02
1.50000E-02 1.389E+02 1.172E+02
2.00000E-02 6.573E+01 5.697E+01
3.00000E-02 2.273E+01 1.991E+01
4.00000E-02 1.067E+01 9.240E+00
5.00000E-02 5.949E+00 5.050E+00
6.00000E-02 3.713E+00 3.070E+00
6.95250E-02 2.552E+00 2.049E+00
K 6.95250E-02 1.123E+01 3.212E+00
8.00000E-02 7.810E+00 2.879E+00
1.00000E-01 4.438E+00 2.100E+00
1.50000E-01 1.581E+00 9.378E-01
2.00000E-01 7.844E-01 4.913E-01
3.00000E-01 3.238E-01 1.973E-01
4.00000E-01 1.925E-01 1.100E-01
5.00000E-01 1.378E-01 7.440E-02
6.00000E-01 1.093E-01 5.673E-02
8.00000E-01 8.066E-02 4.028E-02
1.00000E+00 6.618E-02 3.276E-02
1.25000E+00 5.577E-02 2.761E-02
1.50000E+00 5.000E-02 2.484E-02
2.00000E+00 4.433E-02 2.256E-02
3.00000E+00 4.075E-02 2.236E-02
4.00000E+00 4.038E-02 2.363E-02
5.00000E+00 4.103E-02 2.510E-02
6.00000E+00 4.210E-02 2.649E-02
8.00000E+00 4.472E-02 2.886E-02
1.00000E+01 4.747E-02 3.072E-02
1.50000E+01 5.384E-02 3.360E-02
2.00000E+01 5.893E-02 3.475E-02
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
