Back to table 3
|

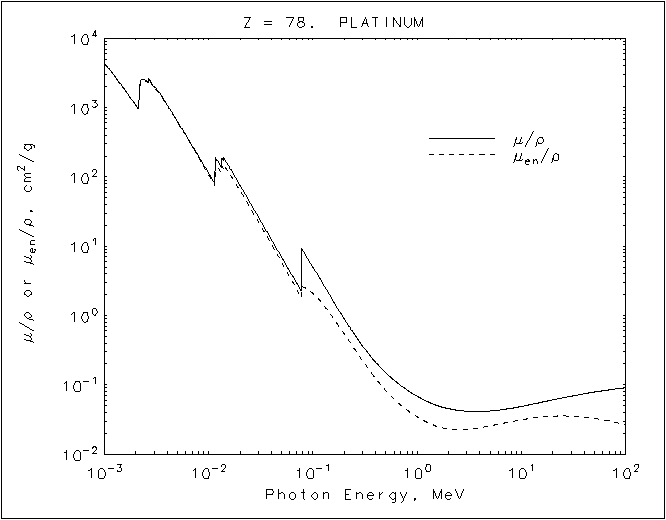

Platinum
Z = 78 ASCII format ____________________________________
Energy μ/ρ μen/ρ
(MeV) (cm2/g) (cm2/g)
____________________________________
1.00000E-03 4.433E+03 4.421E+03
1.50000E-03 1.986E+03 1.974E+03
2.00000E-03 1.081E+03 1.069E+03
2.12160E-03 9.506E+02 9.393E+02
M5 2.12160E-03 1.034E+03 1.021E+03
2.16138E-03 1.431E+03 1.405E+03
2.20190E-03 2.341E+03 2.292E+03
M4 2.20190E-03 2.487E+03 2.434E+03
2.41348E-03 2.512E+03 2.457E+03
2.64540E-03 2.307E+03 2.258E+03
M3 2.64540E-03 2.663E+03 2.606E+03
3.00000E-03 1.965E+03 1.925E+03
3.02650E-03 1.923E+03 1.884E+03
M2 3.02650E-03 2.041E+03 2.000E+03
3.15838E-03 1.844E+03 1.806E+03
3.29600E-03 1.671E+03 1.637E+03
M1 3.29600E-03 1.742E+03 1.707E+03
4.00000E-03 1.100E+03 1.078E+03
5.00000E-03 6.402E+02 6.262E+02
6.00000E-03 4.083E+02 3.979E+02
8.00000E-03 1.987E+02 1.917E+02
1.00000E-02 1.132E+02 1.078E+02
1.15637E-02 7.844E+01 7.388E+01
L3 1.15637E-02 1.946E+02 1.594E+02
1.23887E-02 1.618E+02 1.339E+02
1.32726E-02 1.349E+02 1.127E+02
L2 1.32726E-02 1.853E+02 1.463E+02
1.35729E-02 1.848E+02 1.395E+02
1.38799E-02 1.666E+02 1.325E+02
L1 1.38799E-02 1.921E+02 1.517E+02
1.50000E-02 1.578E+02 1.265E+02
2.00000E-02 7.574E+01 6.333E+01
3.00000E-02 2.641E+01 2.268E+01
4.00000E-02 1.245E+01 1.067E+01
5.00000E-02 6.954E+00 5.879E+00
6.00000E-02 4.339E+00 3.595E+00
7.83948E-02 2.203E+00 1.738E+00
K 7.83948E-02 9.301E+00 2.627E+00
8.00000E-02 8.731E+00 2.592E+00
1.00000E-01 4.993E+00 2.081E+00
1.50000E-01 1.795E+00 1.006E+00
2.00000E-01 8.896E-01 5.413E-01
3.00000E-01 3.625E-01 2.216E-01
4.00000E-01 2.118E-01 1.233E-01
5.00000E-01 1.492E-01 8.265E-02
6.00000E-01 1.168E-01 6.230E-02
8.00000E-01 8.456E-02 4.325E-02
1.00000E+00 6.857E-02 3.459E-02
1.25000E+00 5.727E-02 2.871E-02
1.50000E+00 5.112E-02 2.560E-02
2.00000E+00 4.522E-02 2.307E-02
3.00000E+00 4.160E-02 2.279E-02
4.00000E+00 4.124E-02 2.408E-02
5.00000E+00 4.196E-02 2.557E-02
6.00000E+00 4.310E-02 2.699E-02
8.00000E+00 4.584E-02 2.939E-02
1.00000E+01 4.872E-02 3.127E-02
1.50000E+01 5.537E-02 3.418E-02
2.00000E+01 6.064E-02 3.529E-02
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
